ما هو اقتران القرص؟

اقتران القرص هو عنصر ميكانيكي وسيط بين المحرك الأساسي (Prime Mover) والجهاز المُدار (Driven Equipment)، ويعمل في الظروف غير الطبيعية أو عند تعرض المنظومة لعزوم وقوى مفرطة على منع حدوث أضرار لكلا الجهازين.

يُعد اقتران القرص اقترانًا معدنيًا مرنًا عالي العزم، يتميز بصلابة التواء مرتفعة (Torsional Stiffness) وخلوص صفري (Zero Backlash)، وقد صُمم لنقل عزم الدوران بين عمودين دوّارين. يتمتع بقدرة عالية على استيعاب انحرافات المحاور (المحورية والزاوية، وفي بعض الطرازات الشعاعية) دون حدوث خلوص أو الحاجة إلى تشحيم.

يعتمد هذا النوع من الاقترانات على أقراص مرنة مصنوعة من الفولاذ المقاوم للصدأ لنقل العزم عبر إجهاد الشد والانضغاط، مما يجعله مثاليًا للبيئات الصناعية الديناميكية التي تتطلب سرعات تشغيل عالية، وتحملًا لانحرافات المحاذاة، وموثوقية طويلة الأمد.

اقترانات القرص من شركة توان محور هي مكونات هندسية دقيقة يتم تصنيعها بأعلى درجات الدقة، ومصممة للعمل الموثوق في التطبيقات الصناعية الحرجة التي تتطلب تحكمًا دقيقًا في الاهتزاز، وصلابة التواء عالية، ومرونة في محاذاة الأعمدة.

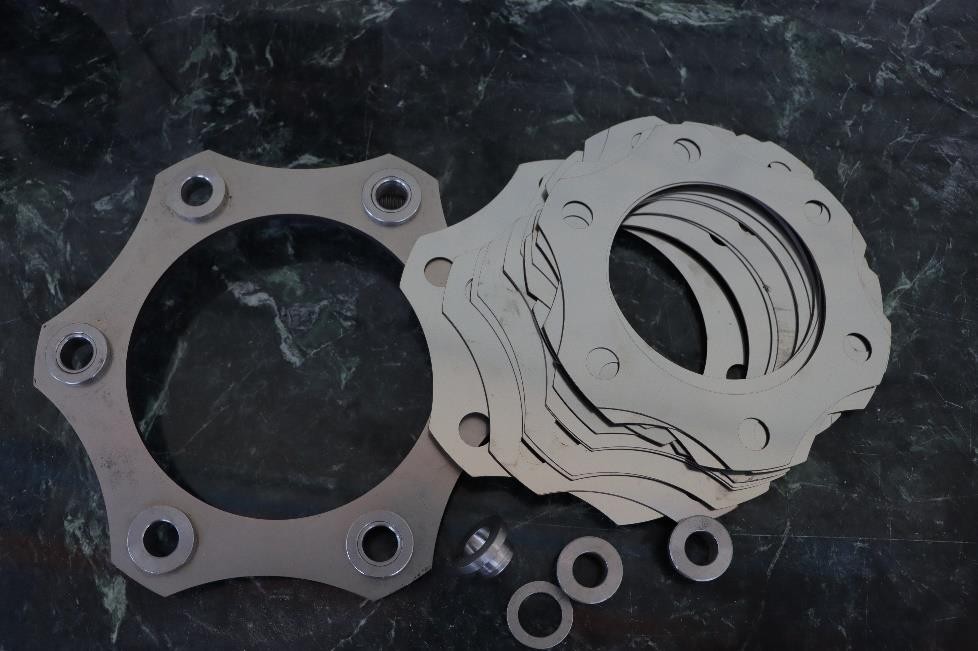

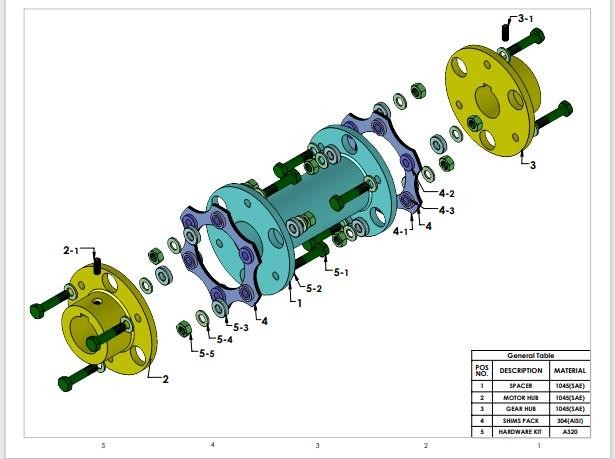

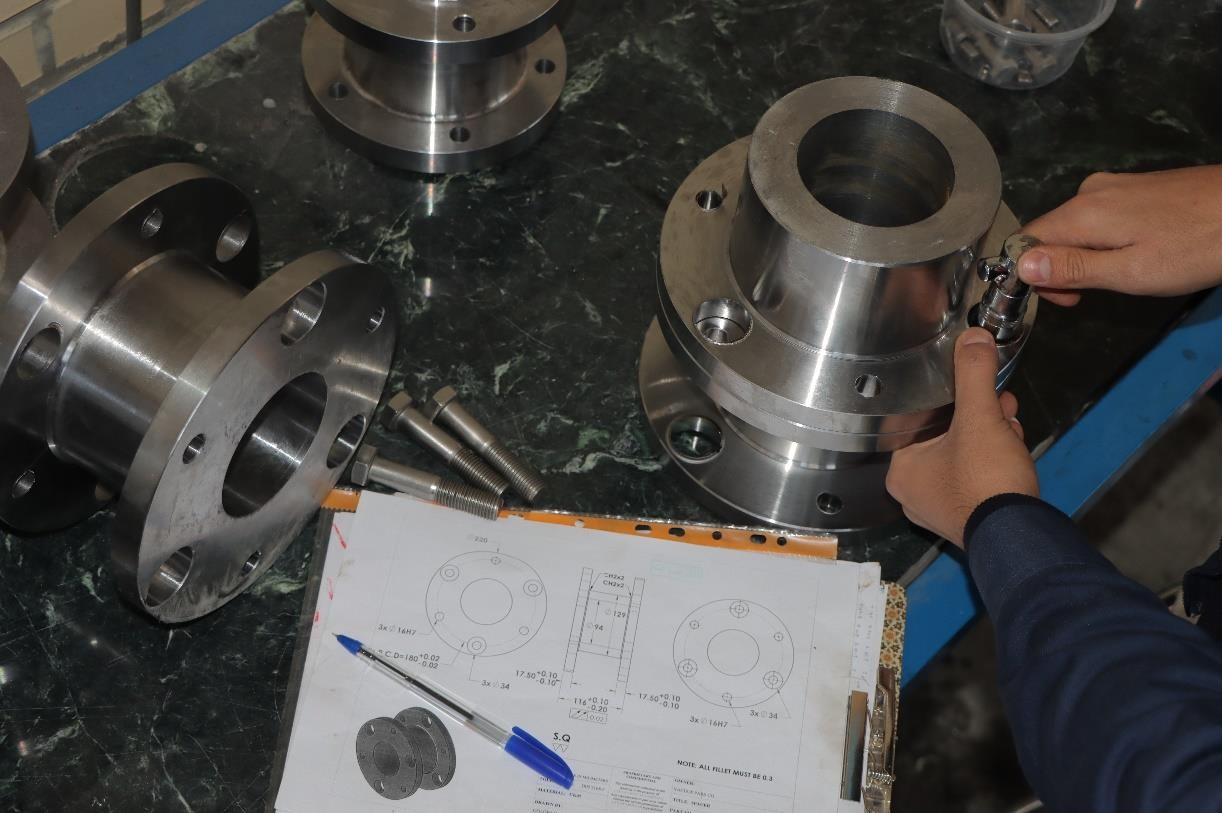

بصيغة مبسطة، يتم تثبيت الاقتران بواسطة فلنجتين على الجهازين، ويتوسطهما صفائح معدنية رقيقة تُعرف باسم حزمة الأقراص (Disk Pack)، والتي تؤمن الربط بين الجانبين. تقوم هذه الحزمة بتعويض عدم الاستقامة بين العمودين من خلال مرونتها وتغير شكلها أثناء التشغيل.

تُثبت حزم الأقراص بواسطة براغٍ إلى بعضها البعض وإلى جسم الاقتران. وعند تطبيق عزم يتجاوز الحد المسموح، تنقطع البراغي نتيجة الحمل الالتوائي، مما يؤدي إلى فصل الاتصال بين الجهازين لحمايتهما.

كما يمكن استخدام اقتران القرص كعمود لنقل القدرة عند الحاجة إلى تغطية مسافات طويلة بين جهازين.

مزايا اقتران القرص:

• نقل عزم الدوران بسلاسة

• تعويض عدم الاستقامة المحورية والزاوية بين الجهازين

• امتصاص العزوم المفرطة والاهتزازات الالتوائية ومنع انتقالها

• إمكانية توفير عزل كهربائي

• تقليل الأحمال المحورية بين الجهازين

• عدم وجود خلوص أو لعب (Backlash) مما يضمن نقل حركة دقيق حتى عند تغيير اتجاه الدوران

• كفاءة نقل عالية تقارب 99٪ دون فقدان يُذكر في العزم

• عمر تشغيلي طويل دون الحاجة إلى صيانة دورية أو استبدال متكرر

• ملائم للتشغيل عند سرعات عالية

أهم معيار عند اختيار اقتران القرص هو الانتباه إلى الحد الأقصى لعزم الدوران الذي يمكنه تحمله.

أنواع اقتران القرص:

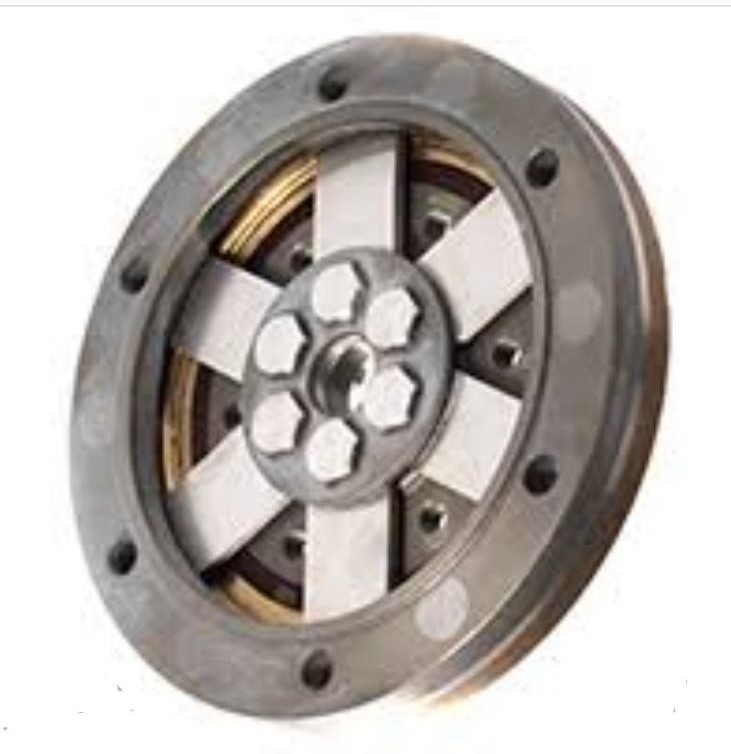

1. اقتران قرص مفرد
   يُستخدم لربط قصير بين المحرك والمعدة المستهلكة.

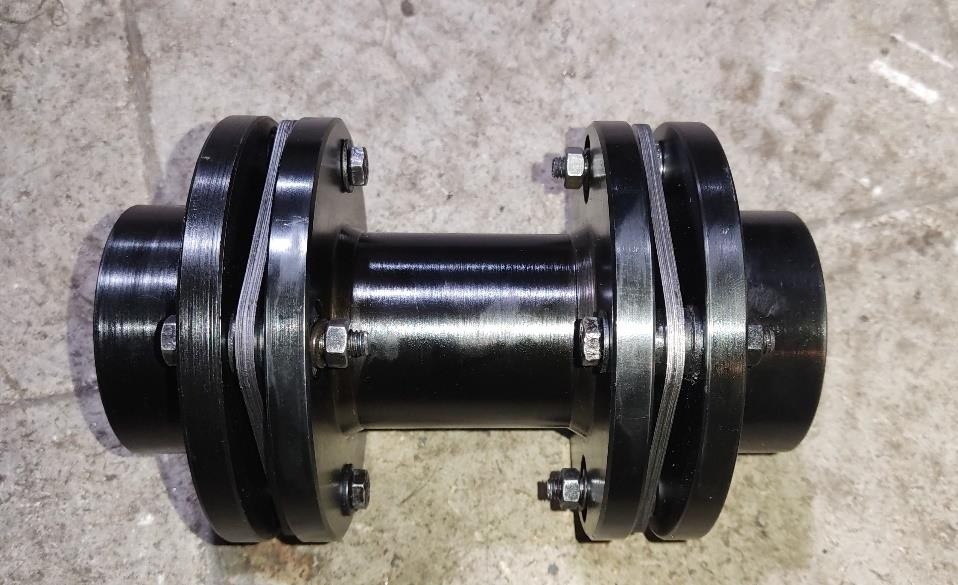

2. اقتران قرص مزدوج

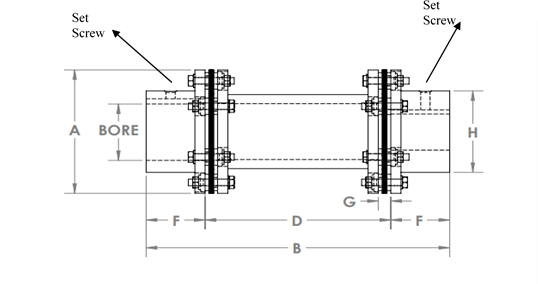

   يُستخدم للربط الطويل بين المحرك والمعدة أو كوصلة بين أعمدة نقل القدرة.

الميزة الأساسية لاقترانات القرص المُصنّعة تكمن في جودة المواد الأولية المستخدمة في تصنيع حزم الأقراص. يتم اختيار هذه المواد بعناية بحيث:

1- تُحدِث أقل حمل ممكن على المحامل (Bearings) عند بدء التشغيل.
2- توفر مرونة مناسبة مع وزن منخفض لتقليل الحمل الساكن على محامل المعدات المتصلة.

نظرًا لسرعات الدوران العالية لاقتران القرص، فإن الاتزان الديناميكي لجميع المكونات، وخاصة الأقراص الوسطية، يُعد أمرًا بالغ الأهمية. إن عدم تحقيق الاتزان المناسب يؤدي تدريجيًا إلى زيادة الحمل على المحامل وتعرضها للتلف.

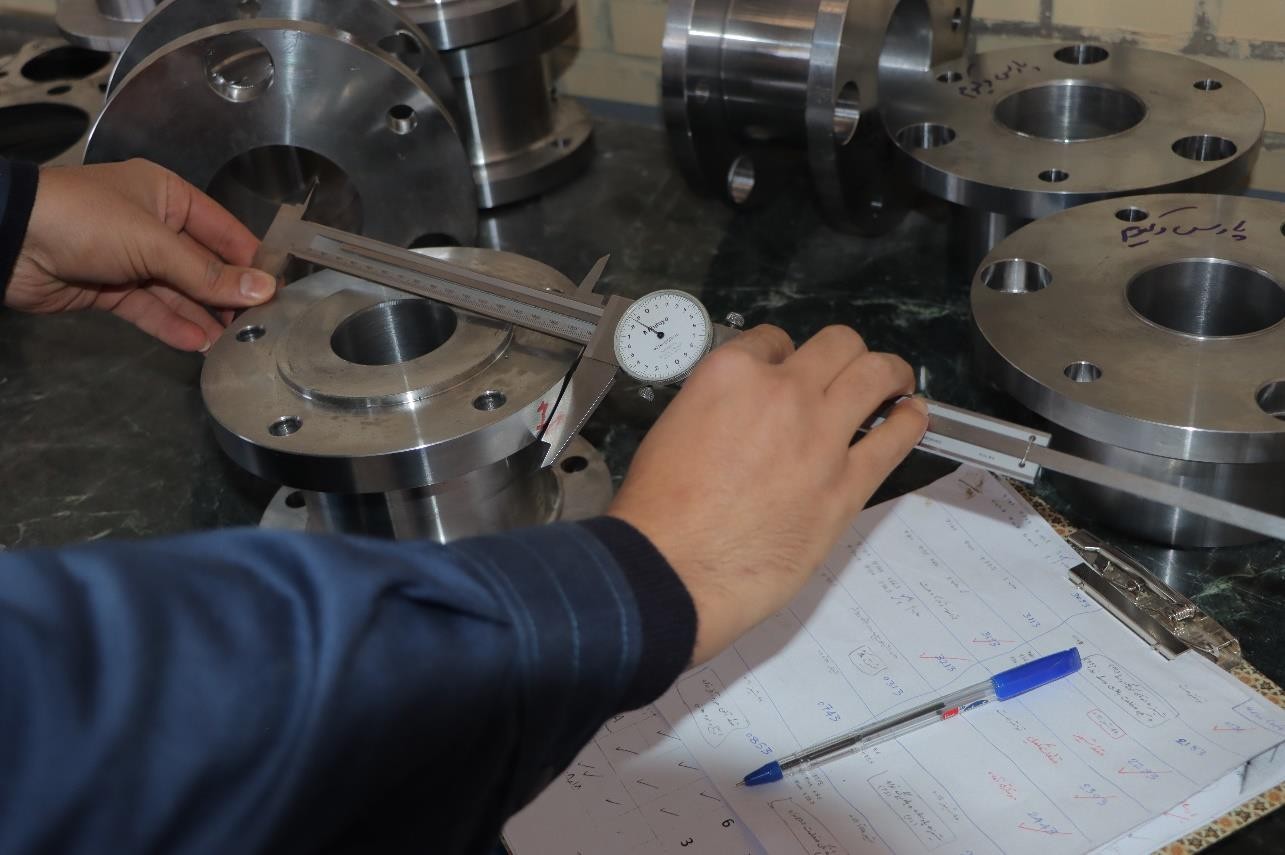

تقوم شركة توان محور، بخبرة تمتد لسنوات في مجال تصنيع مكونات المعدات الدوّارة، بتنفيذ أعمال الهندسة العكسية، والتصميم، وإنتاج مختلف أنواع الاقترانات بأعلى درجات الدقة والجودة.
