تطبيقات اقتران القرص

بحث حول تطبيقات اقتران القرص:

تاريخيًا، كانت المعدات الدوّارة تُوصَل ببعضها البعض بواسطة فلنجات صلبة. وقد أظهرت التجربة أن هذا الأسلوب لا يتمتع بالقدرة على التكيّف مع حركات الدوران والانزياحات التي تحدث أثناء التشغيل. في المقابل، تقوم الاقترانات المرنة بربط معدتين دوّارتين مع السماح بدرجات معينة من عدم الاستقامة أو حركة نهايات المعدات أو كليهما.

تتمثل التطبيقات الرئيسية الثلاثة للاقترانات المرنة في ما يلي:

• نقل القدرة

• التكيّف مع حالات عدم الاستقامة

• تعويض الحركة المحورية لنهايات المعدات

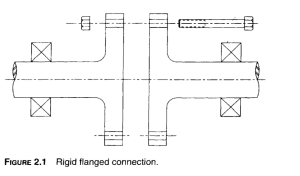

الاتصال الفلنجي الصلب

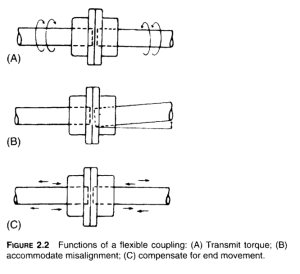

تطبيقات الاقترانات المرنة:
أ. نقل عزم الدوران
ب. تعويض عدم الاستقامة
ج. تعويض حركة النهايات

يجب الانتباه إلى أنه رغم إمكانية حدوث الأنواع الثلاثة من عدم الاستقامة في منظومة المعدات الدوّارة ككل، فإن الاقتران نفسه يتعرّض أساسًا لعدم الاستقامة الزاويّة، بينما تتعرّض العناصر المرنة داخله لعدم الاستقامة المحورية والزاويّة فقط.

ج. تعويض حركة نهايات المعدات

غالبًا ما تُصمَّم المعدات الدوّارة بحيث تكون قادرة على التكيّف مع الحركة المحورية أثناء التشغيل. في المضخات التي تعمل بواسطة محرك كهربائي، يكون من الضروري عادةً أن يحدّ الاقتران من الطفو المحوري للمعدة لتفادي التآكل الداخلي في المحرك.

يجب تعويض حالات عدم الاستقامة وحركة النهايات دون توليد أحمال غير مرغوبة على المعدات. ورغم أن الآلات يتم ضبطها بدقة عالية عند التركيب، إلا أن عدة عوامل قد تؤدي إلى خروجها عن المحاذاة. فالحركة العمودية قد تنتج عن التمدد الحراري لقاعدة التثبيت، بينما قد تنشأ الحركة الأفقية بسبب قوى الأنابيب الناتجة عن تركيب غير صحيح أو بسبب التمدد والانكماش الحراري الناتج عن تغيرات الضغط ودرجة الحرارة.

المعدات الميكانيكية بطبيعتها أنظمة ديناميكية تتغير أبعادها أثناء التشغيل، وهذا أحد الأسباب الرئيسية لاستخدام الاقترانات المرنة. ومع ذلك، فإن الاقتران المرن ليس حلًا لجميع الحركات غير المرغوبة، إذ إن له حدودًا تشغيلية يجب على المصمم أخذها بعين الاعتبار. إهمال هذه الحدود قد يؤدي إلى فشل الاقتران.

يجب عدم الخلط بين “قدرة الاقتران على استيعاب عدم الاستقامة” و“سماحية عدم الاستقامة المسموح بها للمعدة”، إذ إن قدرة الاقتران عادةً ما تكون أكبر بكثير من الحدود المسموح بها للمعدات.

الاقترانات الصلبة تولّد أعلى قوى رد فعل على المعدات. أما الاقترانات الميكانيكية المرنة مثل اقترانات التروس والسلاسل فتولّد قوى وعزوم متوسطة أو منخفضة تعتمد على مقدار العزم وعدم الاستقامة. الاقترانات ذات العناصر الإلاستومرية تنتج قوى متوسطة ومنخفضة تعتمد جزئيًا على العزم المنقول. أما الاقترانات المرنة المعدنية فتولّد قوى وعزوم صغيرة نسبيًا تكاد تكون مستقلة عن العزم. لذلك تُعد الاقترانات المرنة المعدنية اليوم الأكثر شيوعًا نظرًا لقدرتها العالية على المرونة مع أقل تأثير على المعدات.

تطبيقات إضافية للاقترانات المرنة:

• تخميد الاهتزازات وتقليل صدمات الأحمال أو الأحمال اللحظية

• حماية المعدات من العزم الزائد

• فصل المعدة القائدة عن المعدة المقودة

الاقترانات المرنة ذات العناصر المعدنية

تُعد الاقترانات ذات العناصر المعدنية من أكثر الأنواع انتشارًا حاليًا، وقد طُوّرت للتغلب على مشاكل التشحيم المرتبطة بالأنواع التقليدية. تعتمد هذه الاقترانات على مرونة المواد المعدنية لتعويض عدم الاستقامة والحركات المحورية.

تنقسم إلى نوعين رئيسيين:

1. اقترانات القرص
   تتكوّن من عدة صفائح معدنية مرنة تُثبت بالتناوب بواسطة براغٍ على فلنجات متقابلة (مثل محور المحرك ومحور علبة التروس).

2. اقترانات الغشاء (Diaphragm Couplings)
   تتكوّن من عنصر أو أكثر ينقل العزم من القطر الخارجي إلى القطر الداخلي دون وجود فراغ في الجزء الوسطي.

يركّز هذا المقال على اقترانات القرص، وهي من المنتجات الرئيسية لشركة توان محور.

آلية عمل اقتران القرص

يعتمد على مرونة مادة القرص بين مجموعتي براغٍ موضوعتين على دائرة تثبيت مشتركة. تُثبت مجموعة البراغي الأولى بالجزء القائد، والثانية بالجزء المقود. يتم نقل العزم عبر قوى الشد بين مجموعتي البراغي.

يؤدي التحميل إلى توليد إجهادات شد وضغط في مناطق مختلفة من القرص. ويجب أن يكون خط تأثير الشد ضمن نطاق مقبول داخل مادة الصفائح (Lamination). في بعض الحالات، يتطلب الأمر زيادة عدد البراغي لتوزيع الإجهاد، لكن ذلك قد يقلل من المرونة، مما يستلزم استخدام أقراص إضافية أو زيادة قطر دائرة البراغي.

تحدث إجهادات الانحناء نتيجة عدم الاستقامة عند نقاط التثبيت. ويتم تحسين التصميم بزيادة سماكة المادة في المناطق ذات الإجهاد الأعلى. تتراوح سماكة الصفائح عادةً بين 0.005 و0.025 بوصة.

عدد البراغي يؤثر مباشرة على درجة المرونة. الحد الأدنى يكون ببرغيين قائدين وبرغيين مقودين، مما يمنح أعلى مرونة وأقل قوى رد فعل. زيادة العدد تقلل طول الانحناء بين البراغي، مما يقلل المرونة ويحد من الحركة المحورية.

في التطبيقات عالية السرعة، يتم تجميع الأقراص بإجهاد أولي (Pre-Stress) لتقليل الإجهادات الضاغطة ومنع تشوه القرص.

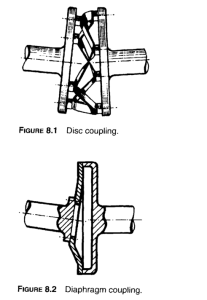

الفرق بين اقتران القرص واقتران الغشاء

في اقتران القرص تكون العناصر المرنة على شكل حلقات أو أقراص مستقلة، بينما في اقتران الغشاء يتم نقل العزم عبر عنصر متصل من القطر الخارجي إلى الداخلي دون فراغ مركزي.

تطبيقات اقتران القرص

• المضخات الطاردة المركزية متوسطة القدرة

• المحركات البحرية

• أنظمة قيادة أبراج التبريد

• المولدات

• الضواغط

• الطواحين والمراوح الصناعية

اقتران القرص بدون فاصل (Spacer)

يُستخدم للربط القصير، ولا يتحمل الإزاحة المتوازية، بل يقتصر على التعويض الزاوي والمحوري. الحد الأقصى لعدم الاستقامة الزاوية 0.5 درجة.

المكونات الرئيسية:

• هاب وفلنجات

• مجموعة براغٍ وصواميل

• براغي تثبيت (Set Screws)

• حزمة أقراص واحدة

اقتران القرص مع فاصل (Spacer)

يُستخدم للربط الطويل أو بين أعمدة نقل القدرة، ويمكنه تعويض عدم الاستقامة الزاوية والمحورية والإزاحة المتوازية.

يوصى بأن تكون قيمة عدم الاستقامة أثناء التركيب أقل من 25٪ من الحد الأقصى المسموح به في الكتالوج، لضمان توفر هامش أمان للتغيرات المستقبلية.

أنماط الفشل في اقترانات القرص

• فشل إجهاد تعب بسبب انحناء مفرط ناتج عن محاذاة غير دقيقة

• تآكل في المناطق القريبة من الغسالات نتيجة بيئة مسببة للتآكل

• ارتخاء البراغي

• تحميل بعزم يتجاوز القدرة التصميمية

توصى المراجعة الدورية للمحاذاة لمنع الفشل المبكر.

اقترانات شركة توان محور

تقوم شركة توان محور بتصميم وتصنيع اقترانات قرص مرنة معدنية بمقاسات وتطبيقات متعددة. تتميز منتجاتها بملاءمتها للتطبيقات ذات العزم المتوسط والعالي التي تتطلب صلابة التواء مرتفعة. يتم تصنيع المكونات بعمليات تشغيل ميكانيكي دقيقة، ما يجعلها مناسبة للتطبيقات عالية السرعة.

مزايا اقترانات القرص من شركة توان محور:

• استخدام فولاذ مقاوم للصدأ عالي الجودة (SS304 و SS301)

• دقة تصنيع عالية

• مناسبة لعزوم متوسطة وعالية

• تكلفة محسّنة مقارنة بالأداء

• عدم الحاجة إلى تشحيم

• عدم فقدان طاقة نتيجة الاحتكاك

• تعويض عدم الاستقامة الزاوية

• تعويض الإزاحة المتوازية في الطراز المزود بفاصل

• قدرة تشغيل بسرعات عالية

• تحمل درجات حرارة حتى 250 درجة مئوية

• أطوال فواصل قياسية وفق ANSI أو ISO

• إمكانية التصميم حسب طلب العميل

• توفر فواصل أنبوبية بطول كبير من الفولاذ أو المواد المركبة

• سهولة التركيب والضبط والصيانة

1. Mancuso JR. Couplings and Joints: design, selection & application: CRC Press; 1999.
2. DIN-740-Part-2, “Power Transmission Engineering- Flexible Shaft Couplings Parameters and Design Principles.” DIN, 1986.
3. Gibbons C, editor Coupling misalignment forces. Proceedings of the 5th Turbomachinery Symposium; 1976: Texas A&M University. Gas Turbine Laboratories.
